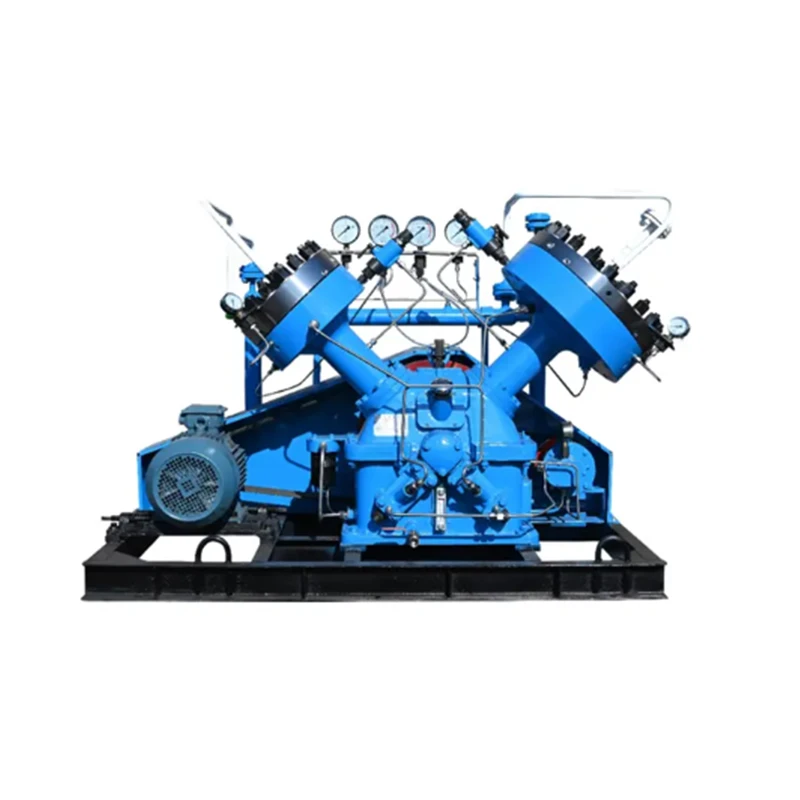

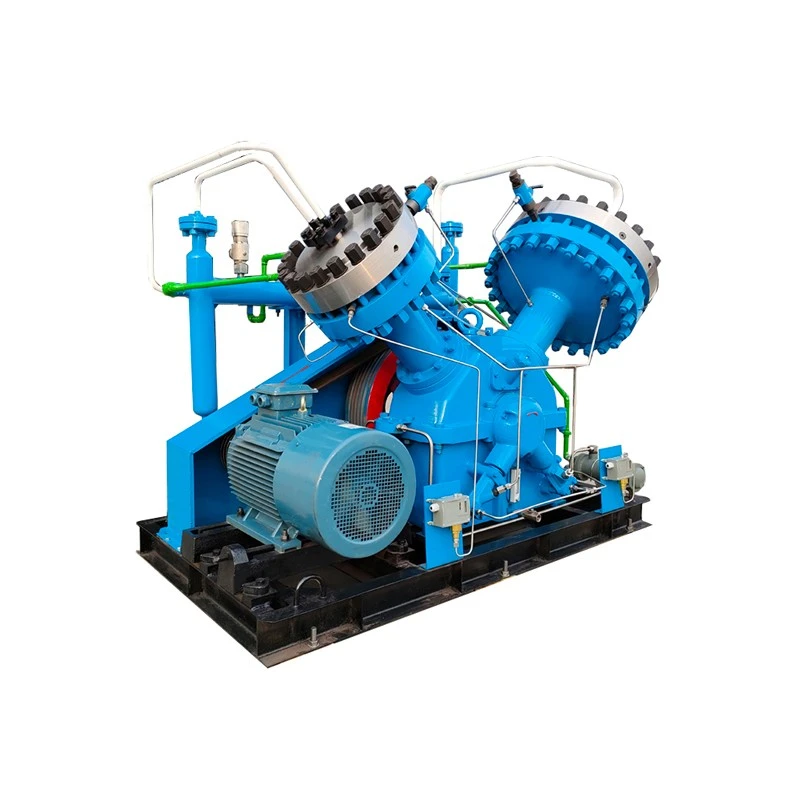

Kompressur tad-dijaframma tat-Tip V
Il-kompressuri tad-dijaframma tat-tip V-industrijali għandhom disinn kompatt u personalizzabbli u jintużaw ħafna f'sistemi ta' trasmissjoni ta' gass bi pressjoni għolja u ta' mili taċ-ċilindri.
|
Forma strutturali |
Tip V |
|
Puplesija tal-pistun |
70mm-130mm |
|
Forza massima tal-pistun |
10KN-30KN |
|
Pressjoni massima tal-egżost |
50MPa |
|
Firxa tal-fluss |
2-200Nm³/h |
|
Qawwa tal-mutur |
2.2KW-30KW |
|
Veloċità tal-crankshaft |
420rpm |
|
Metodu ta 'tkessiħ |
Tkessiħ bl-ilma/tkessiħ bl-arja (mhux obbligatorju) |
Karatteristiċi tal-Prodott
Ħarsa ġenerali tal-prodott
Il-kompressur tad-dijaframma tat-tip V-huwa unità ta' kompressjoni ta'-spjazzament pożittiv-għoli ddisinjata speċifikament għal stazzjonijiet ta' riforniment tal-idroġenu u applikazzjonijiet ta' gass ta'-purità għolja. Jidhru tqassim orizzontali ta' unità doppja-unika-b'arranġament simetriku ta' V-forma ta' ċilindri tax-xellug u tal-lemin-il-kompressur jagħti footprint kompatt u effiċjenza operazzjonali għolja filwaqt li jiżgura prestazzjoni eċċezzjonali tas-siġillar.
Bħala prodott ewlieni mill-manifattur oriġinali, tintegra kontaminazzjoni-kompressjoni ħielsa, produzzjoni ta' pressjoni għolja-, u kapaċitajiet ta' kontroll intelliġenti, li jagħmilha applikabbli b'mod wiesa' f'setturi-aktar avvanzati bħal riforniment tal-idroġenu, petrokimiċi, aerospazjali, farmaċewtiċi, u riċerka u ttestjar xjentifiku.
Vantaġġi Ewlenin
Effiċjenza ta 'Kompressjoni Għolja
Il-profili tal-kavità tad-dijaframma ottimizzati jimmassimizzaw l-effiċjenza volumetrika. It-trattament tal-wiċċ tad-dijaframma avvanzat ikompli jsaħħaħ l-effiċjenza operattiva ġenerali, u jikseb proporzjon għoli ta' effiċjenza tal-enerġija- u veloċitajiet ta' mili tal-gass b'mod sinifikanti aktar mgħaġġel.
-Assigurazzjoni ta' Purità tal-Gass
Il-gass jibqa 'iżolat kompletament mill-ambjent estern u s-sistema idrawlika matul il-proċess ta' kompressjoni, u jiżgura prestazzjoni eċċellenti tas-siġillar. Il-purità tal-gass ta' wara-kompressjoni taqbel mal-kwalità tad-dħul, u tissodisfa t-talbiet tal-applikazzjonijiet li jeħtieġu purità tal-gass ultra-għolja.
Manutenzjoni Baxxa, Ħajja ta 'Servizz twil
Jutilizza sistema ta 'lubrikazzjoni bil-pressjoni; il-partijiet kritiċi kollha li jiċċaqilqu jirċievu lubrikazzjoni biż-żejt idrawliku abbundanti, ta'-kwalità għolja. Dan jimminimizza l-ilbies, inaqqas b'mod sinifikanti l-frekwenza tal-manutenzjoni, u jestendi l-ħajja tat-tagħmir.
Sistema affidabbli tal-pompa taż-żejt
Karatteristiċi ta 'provvista taż-żejt integrata, kompletament funzjonali u sistema ta' regolazzjoni tal-pressjoni. Jipprovdi provvista kontinwa ta' żejt tal-pressjoni nadif u stabbli-għall-lubrikazzjoni u t-tħaddim taċ-ċilindru, filwaqt li jiżgura ċirkwit ħieles minn tnixxija- u kunsinna taż-żejt affidabbli.
Allarmi tas-Sigurtà Multipli
Konfigurazzjonijiet customizable jinkludu allarmi ta 'falliment tad-dijaframma u allarmi ta' pressjoni baxxa taż-żejt lubrikanti. Twissijiet immedjati huma attivati fuq tnixxija tal-gass jew pressjoni taż-żejt anormali, u jtejbu ħafna s-sikurezza u l-affidabbiltà operattiva.
Dehra raffinata u Materjali Premium
Boltijiet taċ-ċilindru, ġewż u fittings jgħaddu minn trattamenti speċjalizzati tal-wiċċ. Il-linji taż-żejt u l-apparat li jkessaħ jutilizzaw pajpijiet ta 'l-istainless steel, li jirriżultaw f'dehra sleek, estetika u reżistenza superjuri għall-korrużjoni.
Prestazzjoni Eċċellenti tat-Tkessiħ
Il-ġkieket tal-ilma huma inkorporati fis-sezzjoni intermedja, il-blokka taċ-ċilindru, u r-ras taċ-ċilindru biex ikessħu sewwa ż-żejt tal-kompressur. Dan jikkontrolla b'mod effettiv it-temperaturi operattivi, itejjeb il-prestazzjoni mekkanika u l-istabilità operazzjonali fit-tul-.
Struttura kompatta u Installazzjoni faċli
L-unità kollha hija mmuntata fuq bażi ta 'skid, li tiffaċilita t-trasport, l-installazzjoni u l-manutenzjoni. Jopera bla xkiel b'vibrazzjoni minima u ħsejjes baxxi. Il-karatteristiċi jinkludu interface tal-istrument-faċli għall-utent, tieqa tal-ispezzjoni għas-sezzjoni intermedja, u tqassim nadif u organizzat għall-pajpijiet taż-żejt, tal-ilma u tal-gass.
Karatteristiċi Strutturali
Il-kompressur tad-dijaframma tat-tip V-timpjega konfigurazzjoni orizzontali ta'-ċilindru doppju, biċ-ċilindri tax-xellug u tal-lemin irranġati b'mod simmetriku f'forma ta' V-. Dan id-disinn joffri l-vantaġġi li ġejjin:
Struttura kompatta
It-tqassim f'forma ta' V-inaqqas b'mod effettiv id-dimensjonijiet axjali u l-footprint tal-unità, u jiffaċilita l-iskjerament modulari fi stazzjonijiet ta' riforniment tal-idroġenu;
Bilanċ Dinamika Eċċellenti
L-arranġament orizzontali ta '-ċilindru doppju jiżgura bilanċ effettiv ta' forzi inerzjali reċiprokanti, li jirriżulta f'tħaddim bla xkiel u livelli baxxi ta 'vibrazzjoni u storbju;
Faċilità ta 'Manutenzjoni
Iċ-ċilindri fuq iż-żewġ naħat jistgħu jiġu żarmati b'mod indipendenti, u jipprovdu spazju biżżejjed għall-manutenzjoni u jippermettu sostituzzjoni ta 'malajr tal-partijiet tal-ilbies, u b'hekk jimminimizzaw il-perijodi ta' waqfien;
Dissipazzjoni tas-Sħana Superjuri
L-istruttura f'forma ta' V-tottimizza l-fluss tal-arja li jkessaħ; flimkien ma' intercoolers ta'-effiċjenza għolja, jiżgura li t-temperaturi jibqgħu kontrollabbli f'kull stadju tal-proċess ta' kompressjoni f'diversi-stadji.
Oqsma ta' Applikazzjoni
- Stazzjonijiet ta' Riforniment tal-Idroġenu:Kompressjoni, ħażna, u tqassim ta'-idroġenu ta' purità għolja għaċ-ċelloli tal-fjuwil
- Gassijiet Industrijali:Kompressjoni u mili ta'-purità għolja u gassijiet rari (elju, argon, neon, eċċ.)
- Petrokimiċi:Trasport sikur ta 'gassijiet fjammabbli, splussivi, tossiċi u perikolużi
- Ikel u Farmaċewtiċi:Immaniġġjar ta' gassijiet li jeħtieġu livelli għoljin ta' purità
- Aerospazjali, Enerġija Nukleari u Tagħmir Militari:Kompressjoni ta 'preċiżjoni ta' midja tal-gass speċjalizzat
- Riċerka Xjentifika u Ittestjar:Provvista tal-gass għal pjattaformi sperimentali ta'-pressjoni għolja
Għaliex Agħżel Kompressur tad-Dijaframma tat-Tip V-?
- Il-kompressjoni vera-mingħajr kontaminazzjoni-żejt tiżgura kwalità għolja tal-gass.
- Tgħaqqad prestazzjoni għolja tas-siġillar ma 'proporzjon ta' kompressjoni għoli; adattat għal firxa wiesgħa ta 'midja.
- Karatteristiċi ta 'lubrikazzjoni bil-pressjoni u disinji ta' tkessiħ ottimizzati, li jirriżultaw f'manutenzjoni baxxa u tħaddim stabbli.
- Struttura kompatta immuntata bi skid-permetti installazzjoni u kummissjonar faċli, kif ukoll adattabilità qawwija fuq-post.
- Konfigurabbli b'funzjonijiet ta 'allarm multipli għas-sigurtà u l-affidabbiltà.
FAQs
Q1: X'inhu l-prinċipju tax-xogħol ta 'kompressur tad-dijaframma?
Kompressur tad-dijaframma huwa tip speċjalizzat ta' kompressur ta'-spostament pożittiv. Il-prinċipju operattiv ewlieni tiegħu huwa simili għal dak ta 'kompressur reċiproku, iżda juża dijaframma tal-metall biex iżola kompletament is-sistema taż-żejt mis-sistema tal-gass.
Komponenti Strutturali:Tikkonsisti primarjament minn mekkaniżmu tas-sewqan, ċilindru taż-żejt, pistun, assemblaġġ tad-dijaframma tal-metall (tipikament iffurmat permezz ta 'stivar ta' tliet folji tal-metall irqaq), ras ċilindru, u valvi ta 'dħul u skariku.
Operazzjoni tal-puplesija:
- Puplesija tal-ġbid:Mutur elettriku jsuq il-krank-mekkaniżmu tal-virga tal-konnessjoni, u jikkawża li l-pistun jirreċiproka fiċ-ċilindru taż-żejt. Hekk kif il-pistun jinġibed lura, il-volum taż-żejt idrawliku jiżdied u l-pressjoni tiegħu tonqos; dan jikkawża li d-dijaframma tal-metall titgħawweġ 'l isfel, iżid il-volum fiċ-ċilindru tal-gass, tiftaħ il-valv tad-dħul, u tiġbed il-gass fiċ-ċilindru.
- Puplesija tal-Kompressjoni u l-Ħruġ:Hekk kif il-pistun javvanza, iż-żejt idrawliku jiġi kkompressat, imbotta d-dijaframma tal-metall 'il fuq kontra l-wiċċ imdawwar tar-ras taċ-ċilindru u jikkompressa l-gass fi ħdan iċ-ċilindru. Meta l-pressjoni tal-gass tilħaq u taqbeż il-pressjoni ta 'skarika stabbilita, il-valv ta' skariku jiġi sfurzat miftuħ, u l-gass ikkompressat jiġi skarikat.
Q2: X'inhuma l-vantaġġi u l-iżvantaġġi tal-kompressuri tad-dijaframma?
Vantaġġi
- Tnixxija assoluta-Ħieles u Kontaminazzjoni-Operazzjoni:Id-dijaframmi tal-metall jiżolaw kompletament il-gass miż-żejt lubrikanti; il-mezz kompressat qatt ma jiġi f'kuntatt maż-żejt u lanqas inixxi esternament. Dan jagħmilhom ideali għall-immaniġġjar ta' gassijiet ta'-purità għolja, rari, tossiċi, fjammabbli, splussivi jew korrużivi ħafna.
- Proporzjon ta' Kompressjoni Għolja u Pressjoni ta' Skariku:Is-sewqan idrawliku jippermetti kompressjoni f'diversi -stadji, li tikseb pressjonijiet ta' skariku għoljin ħafna (spiss jilħqu diversi mijiet ta' megapascals).
- Effiċjenza Volumetrika Għolja:Id-dijaframma tikkonforma perfettament mal-wiċċ mgħawweġ tar-ras taċ-ċilindru fl-aħħar tal-puplesija, li jirriżulta f'volum ta 'clearance negliġibbli u għalhekk effiċjenza volumetrika għolja.
- Prestazzjoni Eċċellenti tas-Siġillar:Is-siġilli statiċi jissostitwixxu s-siġilli dinamiċi (bħal kaxxi tal-mili jew siġilli mekkaniċi) misjuba f'kompressuri konvenzjonali, li jeliminaw b'mod fundamentali t-tnixxija kkawżata minn xedd dinamiku tas-siġill.
Żvantaġġi
- Rata Baxxa tal-Fluss:Minħabba limitazzjonijiet rigward is-saħħa tad-dijaframma, il-ħajja tal-għeja, u d-dimensjonijiet strutturali, il-kapaċità ta 'skariku ta' unità waħda hija tipikament baxxa, li tagħmilha mhux adattata għal trasport industrijali kontinwu li jeħtieġ rati ta 'fluss estremament għoljin.
- It-tul tal-ħajja tad-dijaframma limitat:Id-dijaframmi tal-metall joperaw taħt stress alternanti ta' frekwenza għolja-; bħala komponenti konsumabbli, jeħtieġu spezzjoni u sostituzzjoni regolari.
- Rekwiżiti ta' Manutenzjoni Għolja:Is-sistema għandha struttura ta 'preċiżjoni b'rekwiżiti stretti għall-indafa taż-żejt idrawliku u l-kontroll tal-pressjoni, li teħtieġ persunal ta' manutenzjoni professjonali.
- Spejjeż Għoli tal-Manifattura:It-tagħmir jinvolvi bosta partijiet maħduma bi preċiżjoni-u jeħtieġ materjali speċjalizzati għad-dijaframmi, li jirriżulta f'investiment inizjali għoli.
Q3: X'inhi d-differenza bejn kompressur tad-dijaframma u kompressur reċiproku?
Kompressur tad-dijaframma huwa fil-fatt subtip speċjalizzat tal-kompressur reċiproku; tissostitwixxi l-pistun b'dijaframma. Għalhekk, il-qalba ta 'din il-mistoqsija tinsab li tiddistingwiha mill-kompressur tal-pistun standard:
- Metodu ta 'kompressjoni:Kompressuri tad-dijaframma jużaw kompressjoni indiretta, fejn iż-żejt idrawliku jmexxi d-dijaframma; Il-kompressuri tal-pistun jużaw kompressjoni diretta, bil-pistun jimxi 'l quddiem u lura direttament ġewwa ċ-ċilindru.
- Komponenti ewlenin:Il-komponent ewlieni ta 'kompressur tad-dijaframma huwa d-dijaframma nnifisha; għall-kompressuri tal-pistun, huwa l-pistun u ċrieki tal-pistun.
- Purità tal-gass:Il-kompressuri tad-dijaframma jiksbu operazzjoni assoluta mingħajr żejt-u purità għolja, peress li l-gass ma jiġi f'kuntatt ma' xi partijiet li jiċċaqilqu. Iċ-ċilindri tal-kompressur tal-pistun jeħtieġu żejt lubrikanti, li jagħmel il-gass suxxettibbli għall-kontaminazzjoni; filwaqt li jeżistu mudelli tal-pistuni ħielsa minn żejt-, il-prestazzjoni tas-siġillar tagħhom u l-livelli ta 'purità għadhom ma jilħqux il-kompressuri tad-dijaframma.
- Applikazzjonijiet:Kompressuri tad-dijaframma jintużaw għall-immaniġġjar ta' gassijiet ta'-purità għolja, tossiċi, għaljin, jew fjammabbli/splussivi. Il-kumpressuri tal-pistun huma aktar versatili u adattati għal applikazzjonijiet b'rekwiżiti ta 'purità aktar baxxi-bħal arja jew nitroġenu-li fihom teknoloġija matura u spejjeż aktar baxxi.
- Manutenzjoni u ħajja tas-servizz:Il-manutenzjoni għall-kompressuri tad-dijaframma tiffoka fuq is-sostituzzjoni perjodika tad-dijaframma u tinvolvi proċeduri kumplessi; il-manutenzjoni għall-kompressuri tal-pistun tiffoka fuq komponenti bħal ċrieki tal-pistun u valvi, appoġġjati minn teknoloġija aktar matura.
